送纱器
MPF L

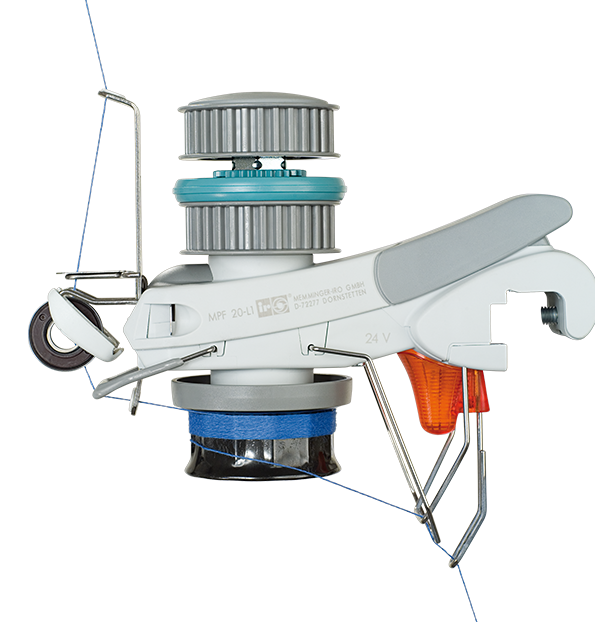

MPF L - 积极式送纱器
应用
MPF L - 积极式储纱送纱器的入纱张力装置有自洁作用的磁性张力碟和一体成型的抗磨损储纱送纱轮为其特色。 其他特点包含内置防残丝装置和出纱张力可低到1 cN(厘牛顿)的出纱结构。
主要特点
- 好操作，维护便利性和具有抗磨损组件及超长使用周期
- 振动式的自洁预张力装置防止非断纱因素的停机并提高织机产能
- 磁性预张力盘片具有均一的夹纱张力 - 确保各路纱线预张力的同步性与稳定性
MPF L: 组件
振动张力装置:
振动的张力碟与入纱成反向转动。有效避免张力碟积聚脏污谓之自洁作用。
封闭的储纱送纱轮:
这只封闭式的,抗磨损的储纱送纱轮在处理多丝纤维纱时有防残丝积聚功能。
内置式的防残丝装置:
在处理多丝纤维纱时毛细纤维丝会堆积在储纱送纱轮上并妨碍平顺喂纱。 使用者可选择在织造短纤维纱时以平浅角度出纱而在多丝长纤维纱时已较陡峭的角度出纱来避免残丝积聚。
入纱悬臂 (选配):
此一结构省略了装置在送纱器上缘的入纱导臂使得更换皮带时更快速方便。
1. 振动张力装置
振动的张力碟与入纱成反向转动。有效避免张力碟积聚脏污谓之自洁作用。
2. 封闭的储纱送纱轮
这只封闭式的,抗磨损的储纱送纱轮在处理多丝纤维纱时有防残丝积聚功能。
3. 内置式的防残丝装置
在处理多丝纤维纱时毛细纤维丝会堆积在储纱送纱轮上并妨碍平顺喂纱。 使用者可选择在织造短纤维纱时以平浅角度出纱而在多丝长纤维纱时已较陡峭的角度出纱来避免残丝积聚。
4. 入纱悬臂 (选配)
此一结构省略了装置在送纱器上缘的入纱导臂使得更换皮带时更快速方便。
Technische Daten 技术资料
织机断纱停机掣动回路额定电压: | 12伏 或 24 伏 |
|---|---|
额定电流： | 60 毫安或50毫安 |
最低纱线张力 | 1 cN (厘牛顿) |
重量依型号而定 | 430 克到 660 克 |
Varianten型号
MPF LF
从MPF L衍生出MPF LF 型号，它是专为兼具恒定和变量纱线喂入功能需求所设计的。在磨擦模式时此送纱器可应用于脱圈组织和小提花组织。
Zubeh?r配件
单槽纱结过滤器
有0.2; 0.4; 0.5; 0.6; 0.8; 1.0和 1.2毫米 可供选配。
多槽式可调纱结过滤器
规格 0.4; 0.5; 0.6; 0.8; 1.0 和 1.2 毫米槽沟可供调整。
风管保持座
备有外径8.0; 9.5 和 10.0 毫米可供选用。
进纱风管支座
进纱风管与送纱器传动轮有开放空间，可快速更换传动皮带。
张力碟
两款磁性张力碟提供不同的进纱线的预张力：
- 黑色磁力环: 高夹纱张力
- 红色磁力环: 弱夹纱张力
连接电缆
双蕊电缆为 MPF L 提供电气接电。
